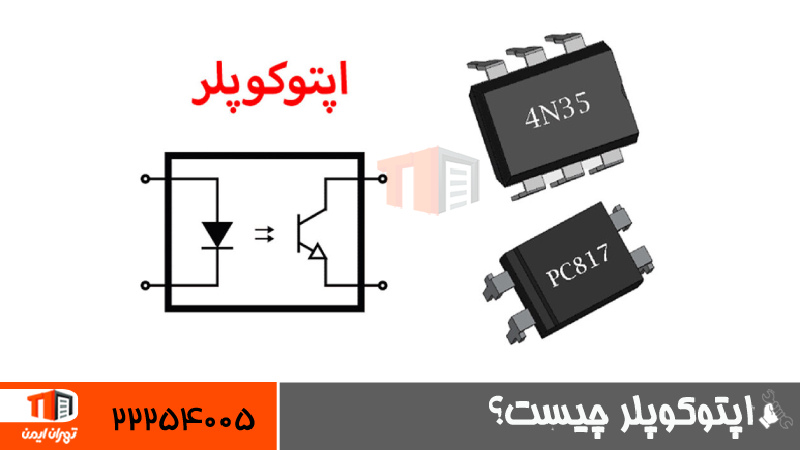

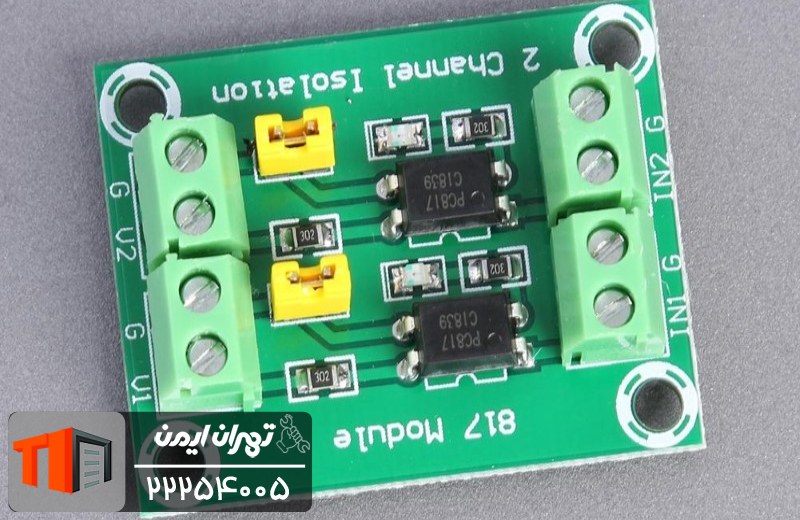

اپتوکوپلر چیست؟

- منبع نور (LED مادون قرمز): دیود نوری در بخش ورودی اپتوکوپلر قرار دارد و با عبور جریان الکتریکی نور تولید می کند. این نور وظیفه انتقال سیگنال بین ورودی و خروجی را بر عهده دارد.
- کانال دی الکتریک و ایزولاسیون نوری: این بخش بین LED و فتوترانزیستور قرار گرفته و مانع انتقال جریان مستقیم می شود، در عین حال مسیر نور را برای تحریک گیرنده فراهم می کند.
- گیرنده نوری (فتوترانزیستور): فتوترانزیستور نور ساطع شده از LED را دریافت کرده و جریان الکتریکی متناسب با شدت نور تولید می کند. این بخش وظیفه تبدیل سیگنال نوری به سیگنال الکتریکی را دارد.
- محفظه و بدنه اپتوکوپلر: کل اجزا در یک بدنه محافظ قرار دارند که از آسیب فیزیکی و نفوذ نور خارجی جلوگیری می کند و ساختار داخلی را پایدار نگه می دارد.
- ایزولاسیون کامل بین ورودی و خروجی: ساختار داخلی به گونه ای طراحی شده که هیچ اتصال الکتریکی مستقیم بین ورودی و خروجی وجود ندارد و انتقال سیگنال کاملاً ایمن و نوری انجام می شود.

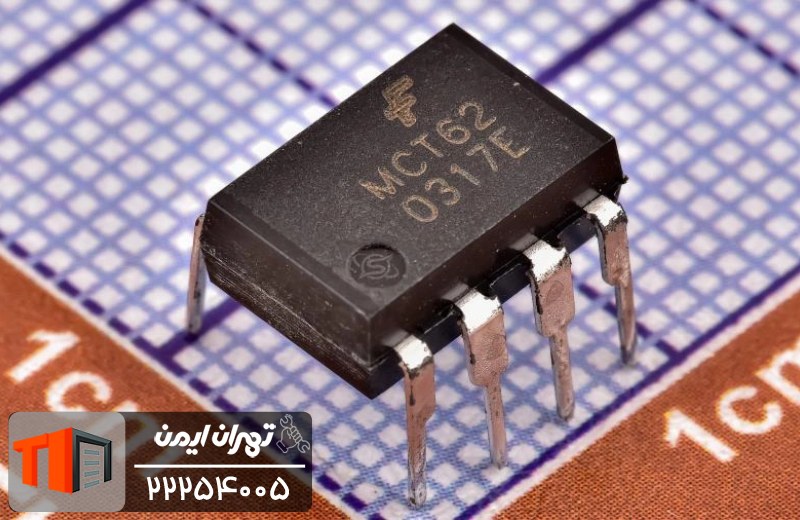

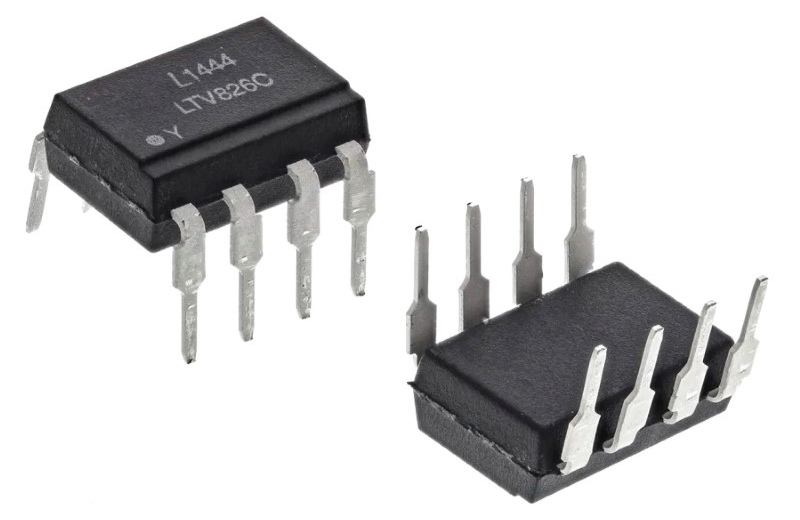

- آند و کاتد دیود نوری: این دو پایه مربوط به بخش ورودی اپتوکوپلر هستند. آند به جریان مثبت و کاتد به جریان منفی مدار متصل می شود تا دیود نوری بتواند با عبور جریان، نور ساطع کند.
- کلکتور و امیتر فتوترانزیستور: این دو پایه به بخش خروجی Optocoupler تعلق دارند. کلکتور معمولاً به ولتاژ تغذیه و امیتر به زمین یا مدار کنترل متصل می شود تا جریان خروجی بر اساس نور دریافتی از LED عبور کند.
- ولتاژ ایزولاسیون و نحوه اعمال آن: بین پایه های ورودی و خروجی هیچ اتصال مستقیم وجود ندارد و ایزولاسیون نوری برقرار است. ولتاژ ایزولاسیون مشخص شده توسط سازنده نشان دهنده حداکثر اختلاف ولتاژ قابل تحمل بین ورودی و خروجی است که بدون آسیب به اپتوکوپلر اعمال می شود. این طراحی باعث انتقال امن سیگنال و محافظت از مدارهای حساس می شود.

- ولتاژ ایزولاسیون: این پارامتر بیشترین ولتاژی است که بین ورودی و خروجی بدون ایجاد اتصال الکتریکی یا خرابی قابل تحمل است. ولتاژ ایزولاسیون معیار ایمنی و توانایی محافظت مدارها محسوب می شود.
- ولتاژ کلکتور- امیتر ماکزیمم: این ولتاژ بیشترین مقدار قابل قبول بین کلکتور و امیتر فتوترانزیستور است. رعایت این مقدار برای جلوگیری از خرابی یا سوختن فتوترانزیستور ضروری است.
- جریان مستقیم ماکزیمم: این جریان حداکثری است که می تواند از دیود نوری عبور کند. عبور جریان بیش از حد باعث کاهش طول عمر یا آسیب دیود می شود.
- پهنای باند: نشان دهنده سرعت پاسخ دهی اپتوکوپلر به سیگنال های نوری است. پهنای باند بالاتر امکان انتقال سیگنال های سریع تر و دقیق تر را فراهم می کند و نقش مهمی در کاربرد های دیجیتال و صنعتی دارد.

- جلوگیری از ورود نویز به میکروکنترلر و مدار فرمان: ایزولاسیون نوری Optocoupler مانع از انتقال نویز و اختلالات الکتریکی به بخش های حساس مدار مانند میکروکنترلر می شود و عملکرد پایدار سیستم را تضمین می کند.
- حذف حلقه های زمین: وجود ایزولاسیون باعث می شود که اختلاف پتانسیل بین نقاط مختلف زمین تاثیری روی مدار نداشته باشد و حلقه های زمین ایجاد نشوند، که به کاهش نویز و تداخل کمک می کند.
- کنترل ولتاژ و جریان بالا بدون آسیب به مدار اصلی: اپتوکوپلر امکان کنترل سیگنال های ولتاژ و جریان بالا در بخش خروجی را فراهم می کند، در حالی که مدار فرمان و تجهیزات حساس از تماس مستقیم و خطر آسیب محفوظ می مانند.
- افزایش ایمنی مدار: با جداسازی الکتریکی ورودی و خروجی، سطح ایمنی مدار را افزایش می دهد و خطر شوک الکتریکی یا خرابی قطعات حساس را کاهش می دهد.

- جداسازی سیگنال های کنترل و مدارهای قدرت: اپتوکوپلر امکان انتقال سیگنال بین مدار فرمان و بخش های ولتاژ بالا را بدون تماس مستقیم فراهم می کند و ایمنی و پایداری مدار را حفظ می کند.
- کنترل سوئیچینگ در مدارهای AC و DC: در مدارهای صنعتی و خانگی، Optocoupler برای فعال یا غیرفعال کردن بارهای AC و DC استفاده می شود و از آسیب به مدار کنترل جلوگیری می کند.
- کنترل ورودی و خروجی ریزپردازنده ها: اپتوکوپلر سیگنال های دیجیتال را بین میکروکنترلرها و محیط های ولتاژ بالا منتقل می کند و حفاظت لازم را فراهم می کند.
- کنترل موتور و بارهای الکتریکی: این قطعه در مدارهای کنترل موتور، پمپ ها و بارهای صنعتی برای مدیریت جریان و جلوگیری از آسیب به مدار فرمان کاربرد دارد.
- منابع تغذیه سوییچینگ و فیدبک TL431: اپتوکوپلر در مدارهای تغذیه سوییچینگ، به خصوص همراه با TL431، فیدبک ولتاژ خروجی را به مدار کنترل باز می گرداند و پایداری ولتاژ را تضمین می کند.
- کاربرد در شارژرها، آردوینو و ارتباطات کامپیوتری: اپتوکوپلر در شارژر موبایل، پروژه های آردوینو و رابط های سیگنال صوتی و کامپیوتری برای انتقال ایمن داده و ایزولاسیون تجهیزات حساس کاربرد دارد.
- ایزولاسیون تجهیزات پزشکی و صنعتی: در محیط های حساس مانند تجهیزات پزشکی و صنعتی، از تماس مستقیم و خطرات الکتریکی جلوگیری کرده و ایمنی کاربران و دستگاه ها را افزایش می دهد.

اپتوکوپلر یکی از قطعات کلیدی در انواع آیفون تصویری است که نقش بسیار مهمی در ایزولاسیون الکتریکی بین بخش های ولتاژ بالا و مدارهای حساس کم ولتاژ ایفا می کند. با توجه به اینکه اپتوکوپلر از ترکیب یک دیود نوری (LED) و یک عنصر نوری مانند فوتوترانزیستورتشکیل شده و امکان انتقال سیگنال را بدون تماس مستقیم الکتریکی و با حفظ ایمنی مدار فراهم می سازد.
در آیفون تصویری، اپتوکوپلر معمولاً در مدار منبع تغذیه، مدار کنترل صدا و تصویر و بخش فرمان رله ها و دربازکن به کار می رود. وجود این قطعه مانع از انتقال نوسانات برق، شوک های لحظه ای و نویزهای ناخواسته به برد اصلی شده و از آسیب دیدگی قطعات حساس الکترونیکی جلوگیری می کند. در صورت خرابی یا تضعیف عملکرد اپتوکوپلر، اختلالات متعددی در آیفون تصویری بروز می کند که از جمله مهم ترین مشکلات آیفون های تصویری می توان به موارد زیر اشاره کرد:

- عدم نمایش تصویر: به دلیل اختلال در انتقال صحیح سیگنال تصویر به نمایشگر
- قطع شدت یا ضعیف شدن صدای زنگ آیفون تصویری: ناشی از افت ولتاژ یا ورود نویز به مدار صوت
- یکسره زنگ خوردن آیفون تصویری: به علت اختلال در مدار فرمان رله ها
- عملکرد ناپایدار برد اصلی: شامل ریست شدن، هنگ کردن یا قطع موقت عملکرد دستگاه
- اختلال در عملکرد دربازکن یا رله ها: به دلیل انتقال ناقص یا نادرست فرمان ها
- کاهش کارایی سیستمهای حفاظتی و کنترل دسترسی: در اثر از بین رفتن ایزولاسیون مناسب بین بخش های ولتاژ بالا و مدار کنترل
در فرآیند تعمیر آیفون تصویری، بررسی سلامت اپتوکوپلر یکی از مراحل بسیار مهم و تخصصی محسوب می شود. تکنسین های نمایندگی مجاز تعمیرات آیفون تصویری با استفاده از تست ولتاژ و جریان و همچنین بررسی عملکرد LED داخلی و ارزیابی بخش خروجی اپتوکوپلر، از انتقال صحیح سیگنال و برقرار بودن ایزولاسیون الکتریکی اطمینان حاصل می کنند. تشخیص به موقع خرابی این قطعه می تواند از آسیب های جدی تر به برد اصلی و سایر بخش های آیفون تصویری جلوگیری کند.

- اپتوکوپلر فتوترانزیستوری: این نوع شامل یک LED و یک فتوترانزیستور است و با دریافت نور از LED، جریان خروجی متناسب با شدت نور عبور میکند. برای کاربرد های دیجیتال و مدارهای کم سرعت مناسب است.
- اپتوکوپلر فوتو دارلینگتون: در این مدل، فتوترانزیستور به صورت دارلینگتون طراحی شده است تا جریان خروجی بیشتری فراهم کند و حساسیت بالاتری داشته باشد، مناسب مدارهایی با نیاز جریان بالاتر است.
- اپتوکوپلر فوتو SCR یا فوتو تریستور: این نوع برای کنترل بارهای AC و DC استفاده می شود و می تواند جریان های بزرگ را با دریافت سیگنال نوری از LED عبور دهد، کاربرد آن در مدارهای قدرت صنعتی است.
- اپتوکوپلر فوتو ترایاک: ترایاک نوری امکان کنترل مستقیم بارهای AC مانند موتور و لامپ را دارد و به دلیل پاسخ سریع و ایزولاسیون کامل، در سوئیچینگ AC کاربرد گسترده دارد.
- اپتوکوپلر فتو دیود: فتو دیود به نور حساس است و معمولاً برای انتقال سیگنال با سرعت بالا استفاده می شود. این نوع در ارتباطات نوری و مدارهای فرکانس بالا کاربرد دارد.

- براساس نوع خروجی: آن ها می توانند خروجی ترانزیستوری، FET یا آنالوگ داشته باشند. انتخاب نوع خروجی بستگی به نیاز مدار و نحوه کنترل سیگنال دارد.
- براساس سرعت و فرکانس کاری: این دسته بندی شامل معمولی و سرعت بالا است. مدل های سرعت بالا برای کاربرد های دیجیتال و انتقال سیگنال با فرکانس بالا مناسب هستند، در حالی که مدل های معمولی برای مدارهای کم سرعت استفاده می شوند.

- براساس نوع سیگنال ورودی / خروجی: اپتوکوپلرها می توانند سیگنال دیجیتال یا آنالوگ را منتقل کنند. نوع دیجیتال برای انتقال سیگنال های روشن / خاموش و نوع آنالوگ برای انتقال سیگنال های متغیر و پیوسته کاربرد دارد.
- براساس تعداد کانال: اپتوکوپلرها به صورت تک کاناله یا چندکاناله تولید می شوند. مدل های چند کاناله امکان جداسازی و انتقال همزمان چند سیگنال را فراهم می کنند و در مدارهای پیچیده و کنترل چند گانه استفاده می شوند.

اصول طراحی مدار با اپتوکوپلر بر اساس نوع کاربرد و نوع خروجی آن متفاوت است. در مدارهای دیجیتال، Optocoupler فتوترانزیستوری معمولاً برای انتقال سیگنال های روشن / خاموش بین بخش های ایزوله استفاده می شود و مقاومت های مناسب برای محدود کردن جریان LED و تنظیم سطح ولتاژ خروجی اعمال می شود.
در مدارهای آنالوگ، می تواند سیگنال های متغیر را منتقل کند، اما باید توجه داشت که پهنای باند و پاسخ فتوترانزیستور به سیگنال تعیین کننده دقت انتقال است و مدار باید به گونه ای طراحی شود که تغییرات جریان خروجی با شدت نور ورودی هماهنگ باشد.
در مدارهای ترایاک، اپتوکوپلر فتوترانزیستوری به همراه مدار درایو مناسب، امکان سوئیچینگ بارهای AC را فراهم می کند و جریان مناسب برای تحریک ترایاک کنترل می شود تا ایزولاسیون و عملکرد ایمن مدار حفظ شود.

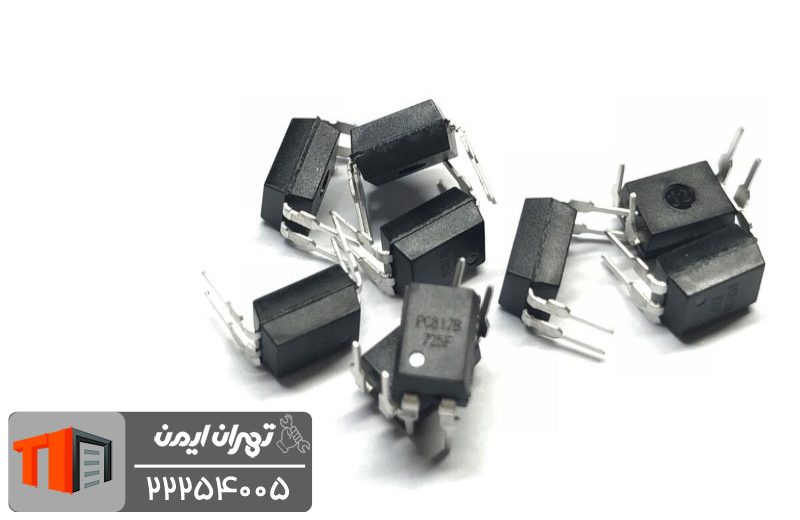

- مزایا: به دلیل ایزولاسیون نوری، انتقال سیگنال بین بخش های مختلف مدار را بدون تماس مستقیم فراهم می کند و باعث کاهش نویز الکتریکی می شود. این ویژگی امکان انتقال سیگنال به مدارهایی با ولتاژ بالا را بدون آسیب رساندن به تجهیزات حساس فراهم می کند. استفاده آن از ایجاد حلقه های زمین جلوگیری می کند و عملکرد پایدار مدار را تضمین می نماید. این مزایا باعث می شوند در مدارهای دیجیتال، صنعتی و منابع تغذیه سوییچینگ کاربرد گسترده ای داشته باشد.
- معایب و محدودیت ها: برای سیگنال های با پهنای باند بسیار بالا یا کاربردهای با سرعت فوق العاده سریع مناسب نیست و در این شرایط ممکن است پاسخ دهی کافی نداشته باشد. در محیط های با دمای بسیار بالا یا نور محیطی شدید، عملکرد آن ممکن است کاهش یابد. بنابراین در مدارهایی که نیاز به انتقال سریع سیگنال یا شرایط محیطی سخت دارند، استفاده از Optocoupler توصیه نمی شود.

1- آیا اپتوکوپلر جایگزین فیوز می شود؟
خیر، وظیفه ایزولاسیون و انتقال سیگنال دارد و جایگزین فیوز برای حفاظت از جریان نمی شود.
2- آیا اپتوکوپلر در ولتاژ بالا قابل استفاده است؟
بله، تا حد ولتاژ ایزولاسیون مشخص شده توسط سازنده، می تواند در مدارهای ولتاژ بالا استفاده شود.
3- مدار داخلی اپتوکوپلر چگونه است؟
یک LED نوری و یک گیرنده نوری مانند فتوترانزیستور که با نور ارتباط دارند و بین آن ها اتصال الکتریکی مستقیم وجود ندارد.
4- وظیفه اپتوکوپلر در مدارات تغذیه چیست؟
ایزوله کردن مدار کنترل از مدار قدرت و انتقال سیگنال فیدبک بدون تماس مستقیم.
