نصب آیفون تصویری کدینگ تابا

برای راه اندازی این شبکه ارتباطی، به تجهیزات زیر نیاز است:

• پنل ورودی کدینگ: برای شماره گیری واحدها.

• مانیتورها: نصب شده در داخل واحدها.

• دیکودرها: که به صورت برقی هستند و وظیفه تقسیم سیگنال ها را بر عهده دارند.

• ترانس: ترانس مورد استفاده در این سیستم باید ۱.۵ آمپر با سه خروجی باشد.

در مرحله اول، برقراری ارتباط بین پنل و اولین دیکودر بسیار حیاتی است. برای این اتصال از یک سوکت هفت تایی استفاده می شود. در ادامه، برای اتصال مانیتورهای هر واحد به سیستم، از سوکت های پنج تایی مخصوص مانیتور استفاده می گردد.

یک نکته فنی بسیار مهم: تمامی دیکودرهای موجود در مدار حتما باید به برق ۱۲ ولت متصل باشند. در صورت عدم تامین این ولتاژ، دیکودرها روشن نشده و سیستم به درستی عمل نخواهد کرد.

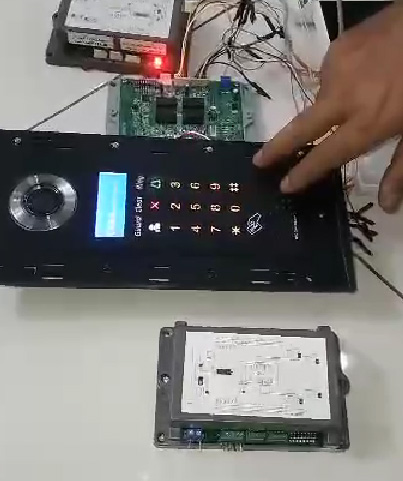

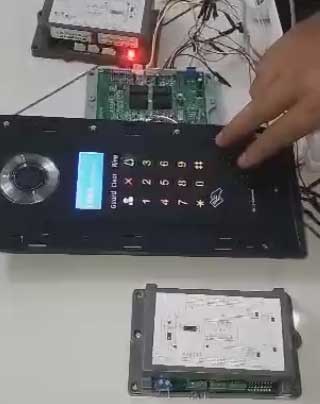

پس از اتمام سیم کشی، باید شماره هر واحد را در سیستم تعریف کنید. مراحل کددهی در پنل تابا به شرح زیر است: ۱. دکمه ستاره (*) را به مدت ۶ ثانیه نگه دارید. ۲. پسورد ورود به تنظیمات (به صورت پیش فرض ۲۴۹) را وارد کنید. ۳. با استفاده از دکمه مربع (#) و کلیدهای پیمایش، گزینه Output را انتخاب نمایید. ۴. در این بخش، ابتدا شماره دیپ سوئیچ مربوط به دیکودر و سپس شماره واحد مورد نظر را وارد کرده و با کلید مربع (#) ذخیره کنید.

یکی از ویژگی های فنی سیستم های تابا این است که می توان پنل های آن را با تغییر در روش سیم کشی، به مانیتورهای برندهای دیگر مانند کوماکس (Commax)، آلدو (Aldo) و سیماران (Simaran) متصل کرد. همچنین برعکس این حالت نیز امکان پذیر است و می توان از پنل های کدینگ سیماران در کنار مانیتورهای تابا استفاده نمود، هرچند در هر دو حالت، روش سیم کشی متفاوت خواهد بود.
